এক্সওয়াই-৩ কোর ড্রিলিং রিগ
সংক্ষিপ্ত ভূমিকা:
এক্সওয়াই-৩ সিরিজের ড্রিলিং রিগ হল একটি অগভীর/মধ্যম গভীরতার গর্ত স্পিন্ডল টাইপ কোর ড্রিলিং রিগ।মেশিন প্রধানত ডায়মন্ড খনন জন্য ব্যবহৃত হয় এবং বিভিন্ন খনন প্রযুক্তি অনুরোধের চাহিদা পূরণ করতে সক্ষম. এটি পাওয়ার ইউনিট হিসাবে বৈদ্যুতিক মোটর বা ডিজেল ইঞ্জিন গ্রহণ করে। রিগটি সহজ কাঠামোর মালিক এবং পরিচালনা করা সহজ।
বৈশিষ্ট্যঃ
A. ড্রিলিং প্ল্যাটফর্মটি MW525 ভারী ট্রাক ট্রান্সমিশন দিয়ে সজ্জিত, যার মধ্যে 10 টি সামনের গিয়ার এবং 2 টি পিছনের গিয়ার রয়েছে। এই কাটিয়া প্রান্তের ট্রান্সমিশন সিস্টেমটি বিস্তৃত গতির প্রস্তাব দেয়,বিভিন্ন ড্রিলিং প্রযুক্তির বিভিন্ন প্রয়োজনীয়তা পূরণ.
B. প্লাগের স্পিন্ডলটি একটি উদার অভ্যন্তরীণ ব্যাসার্ধ 96 মিমি, একটি শক্তিশালী যান্ত্রিক সিস্টেম দ্বারা চালিত হয় যা উল্লেখযোগ্য টর্ক সরবরাহ করে।লিঞ্চ একটি একক লাইন সঙ্গে 3000kg একটি সর্বোচ্চ লোড উত্তোলন করতে সক্ষম, দক্ষ এবং নির্ভরযোগ্য উত্তোলন অপারেশন নিশ্চিত।
C. অপারেটিং হ্যান্ডলগুলি চিন্তাশীলভাবে সাজানো এবং একটি ভাল ডিজাইন করা বিন্যাসে একসাথে স্থির করা হয়, যা মেশিনের অপারেশন চলাকালীন অপারেটরদের জন্য সুবিধা বৃদ্ধি করে।এই ergonomic বিন্যাস ব্যবহারের সহজতা নিশ্চিত করে এবং সামগ্রিক দক্ষতা বৃদ্ধি করে.
D. স্পিন্ডল এবং লিঞ্চ স্বাধীনভাবে পরিচালিত হতে পারে, ড্রিলিং অপারেশনগুলিতে নমনীয়তা এবং বহুমুখিতা প্রদান করে। এটি অপারেটরদের প্রতিটি উপাদান পৃথকভাবে নিয়ন্ত্রণ করতে দেয়,পারফরম্যান্স এবং বিভিন্ন ড্রিলিং অবস্থার সাথে অভিযোজনযোগ্যতা অপ্টিমাইজ করা.
E. স্পিন্ডল ড্রিল হোল একটি প্রশস্ত অভ্যন্তরীণ ব্যাসার্ধের বৈশিষ্ট্যযুক্ত, যা বড় হেক্সাগোনাল ড্রিল রড ব্যবহারের অনুমতি দেয়।এই নকশা কার্যকর ড্রিলিংয়ের অনুমতি দেয় এবং ড্রিলিং সরঞ্জামগুলির বিরামবিহীন বিনিময়যোগ্যতা সহজ করে তোলে, কর্মক্ষেত্রে উৎপাদনশীলতা এবং বহুমুখিতা বৃদ্ধি।
ব্যবহারঃ
ভূতাত্ত্বিক সাধারণ অনুসন্ধান ও অনুসন্ধান, সড়ক ও উচ্চ ভবন ভূমি অনুসন্ধান, কংক্রিট কাঠামোর মধ্যে অনুসন্ধান গর্তের প্রকার, নদী বাঁধ,সাবগ্রেড জুইটিং হোল ড্রিলিং এবং সরাসরি জুইটিং, সিভিল কূপ এবং পৃথিবীর কেন্দ্রীয় এয়ার কন্ডিশনার কূপ, সুইভ এবং মাঝারি গভীরতার কোর ড্রিলিং।
প্রযুক্তিগত তারিখ
| টেকনিক্যাল প্যারামিটার | |
| এক্সওয়াই-৩ টেকনিক্যাল প্যারামিটার | |
| ড্রিলিং গভীরতা | 100,250, ৩০০, ৬০০ মিটার |
| সামঞ্জস্যপূর্ণ শেষ গর্ত ব্যাসার্ধ | 300,200, ১৫০, ৭৫ মিমি |
| ম্যাক্স, খোলা গর্ত ডায়া। | ৩০০ মিমি |
| শেষ গর্ত দিন. | ৭৫ মিমি |
| ড্রিলিং রড ব্যাসার্ধ | ৬০ মিমি |
| ড্রিলিং কোণ | ৯০°-৬৫° |
| মেশিনের মাত্রা | 2500 x 900 x 1800 মিমি |
| ড্রিল ওজন (পাওয়ার সহ) | ১৮০০ কেজি |
| 立轴 স্পিন্ডল | |
| স্পিন্ডল গতি | সামনের দিকে কম গতি 30,53,88,145,222r/মিনিট |
| সামনের দিকে হাই স্পিড 143,250,414,684১০৫০ আর/মিনিট | |
| ব্যাক 29, 137r/min | |
| স্পিন্ডল স্ট্রোক | ৬০০ মিমি |
| স্পিন্ডলের অভ্যন্তরীণ ব্যাসার্ধ | ৯৬ মিমি |
| উত্তোলন ক্ষমতা | ৬০০০ কেজি |
| 卷扬机 উইঞ্চ | |
| সর্বোচ্চ একক লাইন উত্তোলন ক্ষমতা | ৩০০০ কেজি |
| সর্বোচ্চ.একক লাইন উত্তোলনের গতি | 0.৫-১.৯ মিটার/সেকেন্ড |
| তারের দড়ি ক্যালিবার | 12.5 মিমি |
| রোলার ক্যাপাসিটি | ৫০ মিটার |
| রিল ব্যাসার্ধ | ৩০০ মিমি |
| হ্যাগ ফোল্ডগেট বেল্টের প্রস্থ | ৯০ মিমি |
| গিয়ার তেল পাম্প | |
| ডুপ্লেক্স গিয়ার তেল পাম্প | CBF-F63/25 |
| সামনের স্থানচ্যুতি, চাপ | ৬৩ লিটার/মিনিট ২০ এমপিএ |
| পিছনে স্থানচ্যুতি, চাপ | ২৫ লিটার/মিনিট ২০ এমপিএ |
| 动力 পাওয়ার ইউনিট | |
| ডিজেল ইঞ্জিন YN27 | ৪২ কিলোওয়াট |
| নামমাত্র গতি | ২৪০০ আর/মিনিট |

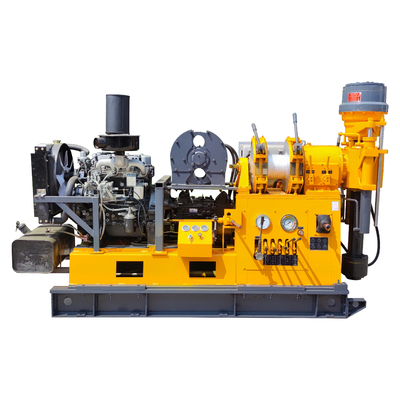

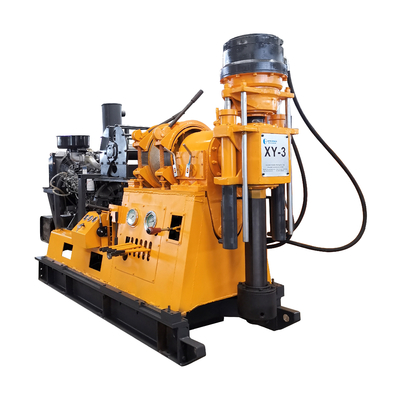

পণ্যের ছবি
