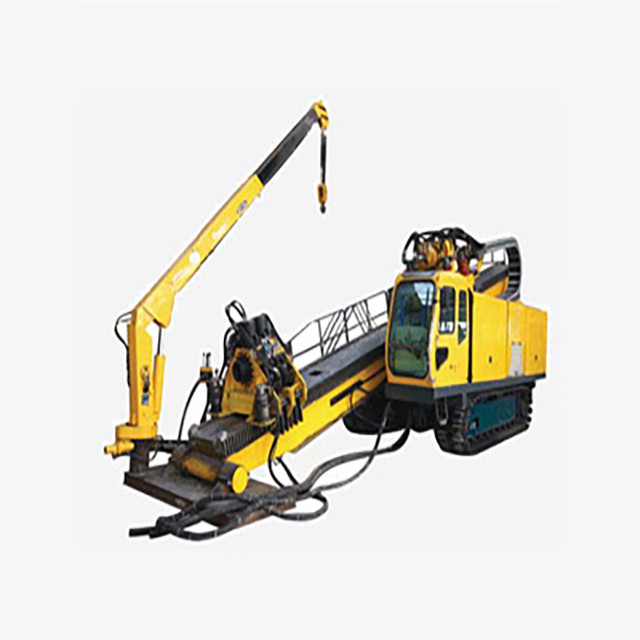

HDD-45/96 অনুভূমিক দিকনির্দেশক ড্রিলিং রিগ

HDD-45/96 HDD ড্রিলিং রিগ

প্রযুক্তিগত তারিখ

1. চ্যাসি

HDD-45/96 ইস্পাত ট্র্যাক স্বয়ংচালিত চ্যাসি গ্রহণ করে, যা শক্তিশালী সাইট অভিযোজনযোগ্যতা এবং উচ্চ নির্ভরযোগ্যতা আছে; এটি চীন বিখ্যাত ব্র্যান্ড হাঁটা হ্রাস সঙ্গে সজ্জিত,স্থিতিশীল কর্মক্ষমতা এবং নির্ভরযোগ্য গুণমান.

2.ডিজেল ইঞ্জিন সিস্টেম

কমিন্সের টার্বোচার্জড ডিজেল ইঞ্জিন ব্যবহার করুন, শক্তিশালী শক্তি এবং চীনের তৃতীয় পর্যায়ের নির্গমনের সাথে মিলিত।

3হাইড্রোলিক সিস্টেম

উভয় ঘূর্ণন এবং ধাক্কা টান একটি খোলা জলবাহী সিস্টেম ব্যবহার. চীন সুপরিচিত ব্র্যান্ড উপাদান, গুণমান নির্ভরযোগ্য।

4ইলেকট্রিক সিস্টেম

ভোল্টেজঃC24V

ধাক্কা-ট্রল ঘূর্ণমান হ্যান্ডেলঃ 2SK6L/98-3X01ZQ1Q2F4

ঘোরানো হ্যান্ডেলঃ 2SK6T1/98-3X01ZF1F2Z4

ট্র্যাভেল সুইচঃN/A

5. ড্রিল ফ্রেম

সামনের সমর্থন এবং পিছনের সমর্থন সিলিন্ডার একযোগে luffing জন্য ব্যবহার করা হয়, কোণ সমন্বয় অপারেশন সহজ এবং সুযোগ বড়।

ড্রিল ফ্রেম সামঞ্জস্যের কোণঃ ০২৪°

6- পাওয়ার হেড

ড্রিলিং রিগ র্যাক এবং পিনিয়নের মাধ্যমে ধাক্কা এবং টান কার্যক্রম সম্পন্ন করে; স্পিন্ডল ভাসমান কার্যকরভাবে ড্রিল পাইপ থ্রেড রক্ষা করতে পারে; পরিবর্তনশীল মোটর উচ্চ গতির ধাক্কা এবং টান উপলব্ধি করতে পারে।

সর্বাধিক ধাক্কা-টান শক্তিঃ 960kN

সর্বাধিক ধাক্কা-ট্রাক গতি 32m/min

সর্বাধিক ঘূর্ণন ঘূর্ণন ঘূর্ণন 25000 N·m

সর্বাধিক ঘূর্ণন গতি 110/55r/min

পাওয়ার হেডের সর্বাধিক স্ট্রোকঃ 3800mm

রোটারি রিডাক্টর:N/A

ধাক্কা-টান হ্রাসকারীঃ চীনে তৈরি

7- ক্ল্যাম্প

ড্রিলিং প্লাগ একটি ঘোরানো স্ব-কেন্দ্রিক clamps এবং shackle দিয়ে সজ্জিত করা হয়, যা দৃঢ়ভাবে ড্রিল পাইপ clamps করতে পারেন, এবং এটি বজায় রাখা এবং চোয়াল প্রতিস্থাপন করা সহজ।

চেইন টর্চ 45000N·m

শৃঙ্খলের ঘূর্ণন কোণ 20°

8. ট্যাক্সি

ড্রিলিং প্ল্যাটফর্মে ঘোরানো অ্যান্টি-শব্দ ক্যাবিন, নিয়মিত আসন রয়েছে, তাপ এবং শীতল বায়ু-কন্ডিশনার দিয়ে সজ্জিত, যা ড্রিলিং প্ল্যাটফর্মের অপারেটিং আরামকে ব্যাপকভাবে উন্নত করে।

অভ্যন্তরীণ আলো, উইন্ডশ্রিপ উইপার, উচ্চমানের চামড়ার আসন এবং অন্যান্য কনফিগারেশন অপারেশনের জন্য উপযুক্ত।

ক্যাবের প্রস্থ 950mm

ক্যাব দৈর্ঘ্য 1200mm

9. ড্রিল পাইপ, ড্রিলিং টুল (বিকল্প)

ড্রিলিং রিগ স্ট্যান্ডার্ড তেল ড্রিল পাইপ বা এইচডিডি ড্রিল পাইপ দিয়ে কাজ করতে পারে।ড্রিল পাইপ থ্রেডঃএপিআই এনসি 31।

ব্যাক রিমারঃ ফ্ল্যাটেড ব্যাক রিমার, ড্রাম ব্যাক রিমার এবং প্লেট টাইপ ব্যাক রিমার সব পাওয়া যায়।

দ্রষ্টব্যঃ সর্বাধিক ধাক্কা-ট্র্যাক শক্তি এবং সর্বাধিক টর্ক যে ড্রিল পাইপ প্রতিরোধ করতে পারে একই সময়ে সর্বোচ্চ পৌঁছাতে পারে না। ড্রিল পাইপ ব্যবহারের সময় আটকে না করার জন্য,দয়া করে ড্রিল পাইপ ব্যবহারের সময় সর্বাধিক সংযোগ টর্ক সীমা পালন করুন
