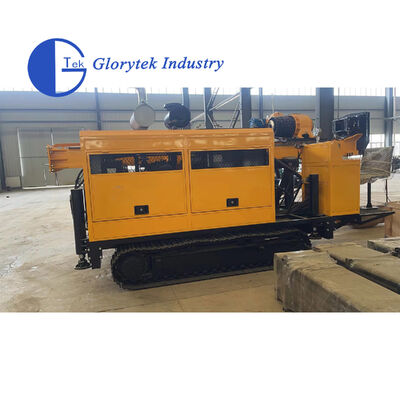

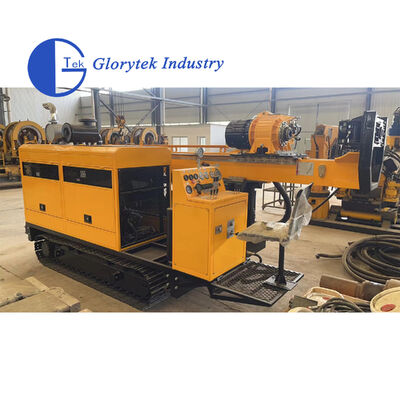

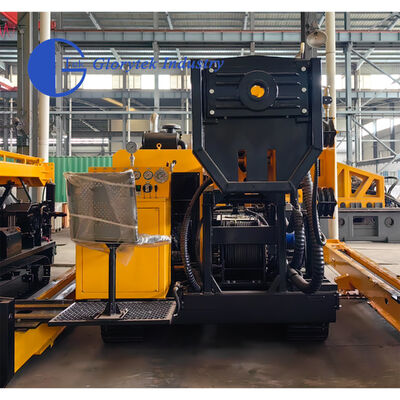

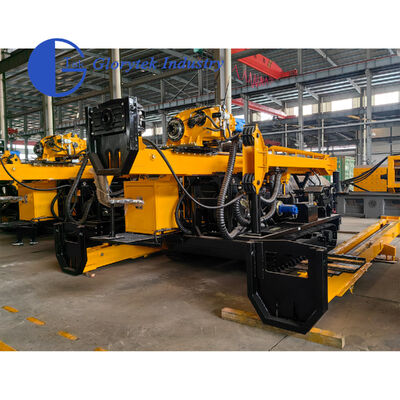

জিএলডিএক্স-৪ ক্রলার চ্যাসি ফুল হাইড্রোলিক কোর ড্রিল/ড্রিলিং রিগ ফর মেটালুরজি

বর্ণনা

সাধারণ সারসংক্ষেপ

উন্নত দেশে প্রধান কোর ড্রিলিং প্ল্যাটফর্মগুলি সম্পূর্ণ হাইড্রোলিক চালিত প্রকারের, যা এই ধরণের ড্রিলিং রিগটিও মূল উন্নয়নশীল ইন্টিগ্রেটেড ইনভেস্টিগেশনের অধীনে ড্রিলিং রিগ প্রযুক্তি এবং সংশ্লিষ্ট সরঞ্জামগুলির ক্ষেত্রে প্রবণতা।rnজাতীয় ও দেশীয় প্রবণতা, আমাদের কারখানা GLDX-4 ফুল হাইড্রোলিক অপারেটেড কোর ড্রিল রিগ উন্নত করেছে। ড্রিলিং প্লাগ আমদানিকৃত পণ্যের স্থান নিতে পারে এবং ভূতত্ত্ব, ধাতুবিদ্যার ক্ষেত্রে ব্যবহার করা যেতে পারে, কয়লা খনি, পেট্রোলিয়াম, প্রাকৃতিক গ্যাস এবং ভূগর্ভস্থ জলের অনুসন্ধান।

প্রধান প্রযুক্তিগত বৈশিষ্ট্য

1.প্লাগ একটি ট্র্যাকযুক্ত চ্যাসি গ্রহণ করে।
2. ড্রিল হেড একটি চক টাইপ গঠন গ্রহণ করে। ড্রিল হেডের ঘূর্ণন চারটি যান্ত্রিক এটি ধাপে ধাপে গতি পরিবর্তন সহ হাইড্রোলিক চাপ দ্বারা নিয়ন্ত্রিত হতে পারে, যা স্পিন্ডল উচ্চ নির্ভুলতা ঘূর্ণন অর্জন। ড্রিল মাথা সরাসরি সিলিন্ডার দ্বারা চালিত হয় এবং সঙ্গে সেট করা হয় পার্শ্বীয় অনুবাদ প্রক্রিয়া।
3মস্তটি ভাঁজযোগ্য, পরিবহনের জন্য সুবিধাজনক এবং স্টোরেজ, স্লাইডিং টাচ ফাংশন সহ।
4হাইড্রোলিক সিস্টেম লোড সংবেদনশীল নিয়ন্ত্রণ গ্রহণ করে, এবং স্পিন্ডল ঘূর্ণন একটি দ্বারা চালিত হয় একক মোটর, উচ্চ অপারেশন দক্ষতার সাথে।
5. মস্তটি তার উপরের এবং নীচের অংশে কেন্দ্রীয় গাইড দিয়ে সজ্জিত। একটি হাইড্রোলিক ক্ল্যাম্প গৃহীত হয় ড্রিলিং হোলের উপরে অবস্থিত।
6. একটি গর্ত কাজ প্ল্যাটফর্ম এবং দুই স্তর দিয়ে সজ্জিত কাজ প্ল্যাটফর্ম



স্পেসিফিকেশনঃ

এই টেবিলগুলির পরিসংখ্যানগুলি ক্ষেত্রের অভিজ্ঞতার ভিত্তিতে গণনা করা হয়েছে এবং যুক্তিসঙ্গতভাবে প্রত্যাশিত হতে পারে।
প্রকৃত ড্রিলিং ক্ষমতা হোল্ড সরঞ্জাম এবং অবস্থার উপর নির্ভর করবে, ড্রিলিং কৌশল এবং ব্যবহৃত সরঞ্জাম

	মডেল	ডিএক্স-৪ পূর্ণ হাইড্রোলিক
ডিজেল ইঞ্জিন	মডেল	কমিনস ৬বিটিএ ৫.৯-সি ১৮০
	শক্তি	১৩২ কিলোওয়াট
	গতি	2200rpm
ড্রিলিং ক্ষমতা	BQ	১০০০ মিটার
	এনকিউ	৭০০ মিটার
	সদর দফতর	৫০০ মিটার
রোটারের ক্ষমতা	RPM	চারটি শিফট/পরিবর্তনযোগ্য স্টেপলেস0-1100rpm
	ম্যাক্স.টর্ক	৪২০০ এন·এম
	ব্যাসার্ধ ধরে রাখুন	Φ98mm
	সর্বাধিক. স্পিন্ডলের উত্তোলন ক্ষমতা	150kN
	সর্বাধিক.খাদ্য শক্তি	৬০ কেএন
প্রধান উত্তোলনের ক্ষমতা	উত্তোলন শক্তি ((একক তারের)	৫৭kN
	ইস্পাত তারের ব্যাসার্ধ	১২ মিমি
	ইস্পাত তারের দৈর্ঘ্য	৫০ মিটার
ইস্পাত তারের উত্তোলনের ক্ষমতা	উত্তোলন শক্তি ((একক তারের)	12kN (খালি ড্রাম)
	ইস্পাত তারের ব্যাসার্ধ	৬ মিমি
	ইস্পাত তারের দৈর্ঘ্য	১০০০ মিটার
মস্ত	মস্তের উচ্চতা	১১ মিটার
	মাস্ট সামঞ্জস্যের কোণ	০°-৯০°
	ড্রিলিং কোণ	৪৫°-৯০°
	খাওয়ানোর স্ট্রোক	৩৫০০ মিমি
	স্লাইপ স্ট্রোক	৬০০ মিমি
অন্যান্য	ওজন	৯৩০০ কেজি
	মাত্রা ((L*W*H)	প্রধান সরঞ্জাম ৫১০০*২২০০*২৮৯০ মিমি
	পরিবহন উপায়	ক্রলার
বালির পাম্প	মডেল	বি ডব্লিউ-১৫০
পায়ের ভিজা	ক্ল্যাম্পিংয়ের পরিধি	55.5-110mm ((স্ট্যান্ডার্ড গর্ত আকার Φ154mm)
